Ajax OCBRIDGE PLUS

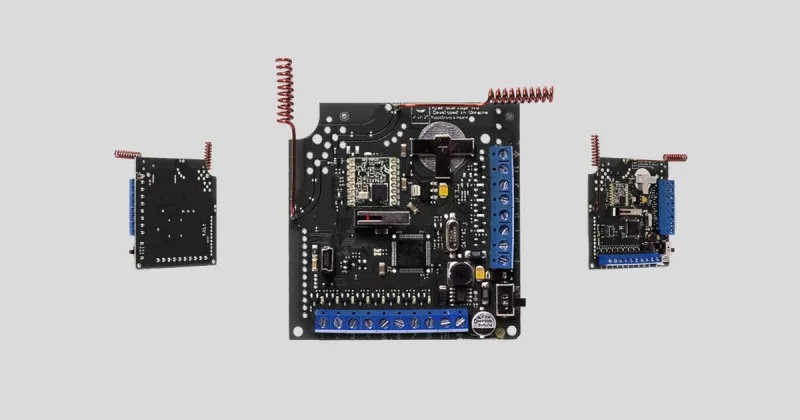

Ajax ocBridge Plus – Professzionális integrációs modul relé kimenetekkel

Az Ajax ocBridge Plus az Ajax biztonsági rendszer egyik legsokoldalúbb eleme, amely lehetővé teszi a professzionális vezeték nélküli érzékelők integrálását bármilyen harmadik féltől származó vezetékes riasztóközponthoz. Ez a modul a "tolmács" szerepét tölti be: az Ajax érzékelők rádiójeleit fizikai kontaktusokká (relé kimenetekké) alakítja, így a régebbi vagy speciális vezetékes rendszerek is felruházhatóak a modern, vezeték nélküli technológia minden előnyével.

Hogyan működik az ocBridge Plus?

A modul lényegében egy vezeték nélküli zónabővítőként funkcionál a vezetékes központok számára. Az Ajax érzékelőket nem a Hubhoz, hanem közvetlenül az ocBridge Plus-hoz kell párosítani egy számítógép segítségével. Amikor egy érzékelő riasztást jelez, a modul a megfelelő relé kimenetét átváltja, amit a vezetékes központ zónasértésként érzékel.

Zónakiosztás és szervizkimenetek

A modul összesen 13 kimenettel rendelkezik a teljes körű felügyelet érdekében:

• 8 programozható riasztási zóna: Ezek a relék (NO/NC) felelősek a riasztási események átjelzéséért. Egy zónához több érzékelő is hozzárendelhető.
• 5 dedikált szervizkimenet: Ezek a tranzisztoros kimenetek kritikus rendszerinformációkat továbbítanak a vezetékes központ felé:
  • Tamper: Jelzi, ha bármelyik vezeték nélküli érzékelő házát felnyitották.
  • Alacsony elemszint: Figyelmeztet, ha valamelyik eszközben elemet kell cserélni.
  • Kapcsolatvesztés: Jelzi, ha egy érzékelő nem válaszol a lekérdezésre.
  • Szabotázs: Jelzi, ha magát az ocBridge modult próbálják megrongálni.
  • Zavarás (Jamming): Riaszt, ha a rádiófrekvenciát külső forrásból blokkolni próbálják.

Jeweller – Biztonság és extrém hatótávolság

A modul a központi eleme a vezeték nélküli hálózatnak, amely a szabadalmaztatott Jeweller protokollt használja:

• 2000 méteres térerő: Az érzékelők és a modul között akár 2 kilométeres távolság is lehet nyílt terepen.
• Titkosítás és zavarásvédelem: Minden adatcsomag blokkrejtjelezéssel védett, a rendszer pedig azonnal jelzi a rádiófrekvenciás elnyomást.
• Ping-idő: A modul folyamatosan (akár 12 másodpercenként) ellenőrzi az összes párosított érzékelő állapotát.

Konfiguráció az Ajax Configurator segítségével

Az ocBridge Plus beállítása rendkívül egyszerű egy Windows-os számítógép és a Mini-USB csatlakozó segítségével:

• Eszközök hozzáadása: QR-kód alapú vagy manuális párosítás.
• Zónakezelés: Kiválasztható, melyik érzékelő melyik relét aktiválja.
• Rádiójel teszt: Valós idejű visszajelzés a térerőről és a háttérzaj szintjéről az optimális elhelyezéshez.
• Eseménynapló: A modul belső memóriájában rögzíti az utolsó eseményeket.

Műszaki specifikációk

• Csatlakoztatható eszközök száma: Maximum 99 darab.
• Kimenetek: 8 db relé (riasztás), 5 db tranzisztor (szerviz).
• Tápellátás: 8 – 14 V DC (vezetékes központról).
• Rádiófrekvencia: 868.0 – 868.6 MHz.
• Méretek: 95 × 92 × 18 mm.
• Üzemi hőmérséklet: -20°C és +50°C között.

Telepítési javaslat: Mivel az eszköz ház nélküli kivitelben érkezik, javasolt a vezetékes riasztóközpont fém dobozába építeni. Ügyeljen arra, hogy az antennák ne érjenek fémes felülethez, és a lehető legtávolabb legyenek a zavarforrásoktól.
