Ajax PSU HUB 2 220V

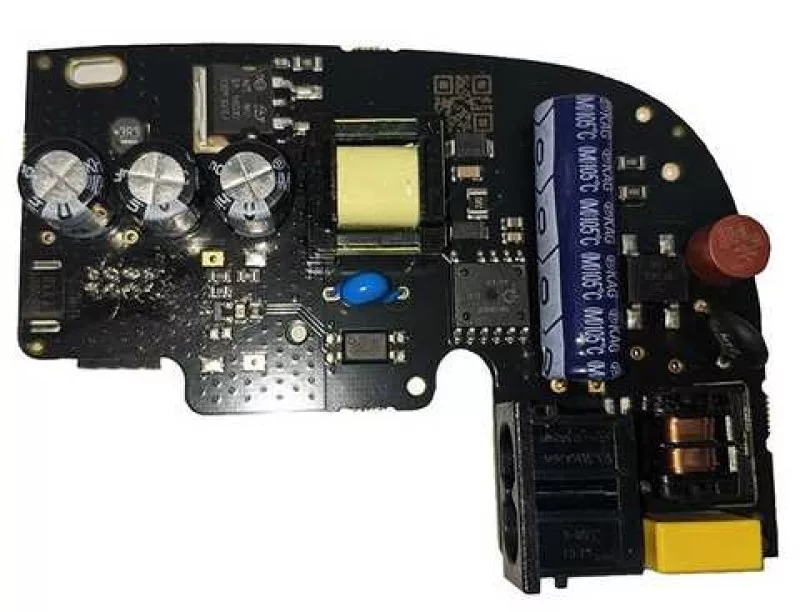

Ajax PSU Hub 2 (110-240V) – Professzionális belső tápegység modul Hub 2 és ReX 2 eszközökhöz

Az Ajax PSU Hub 2 (110-240V) az Ajax biztonsági rendszer második generációs központi egységeinek (Hub 2) és Ethernet-képes jelismétlőinek (ReX 2) kritikus belső komponense. Ez a gyári tápegység modul felelős a hálózati váltóáram stabil, alacsony feszültségű egyenárammá alakításáért, kiszolgálva a nagy teljesítményű processzort és a Wings/Jeweller rádiómodulokat, miközben folyamatosan felügyeli a tartalék energiaellátást.

Intelligens védelem és stabil működés

A tápegységet úgy tervezték, hogy ellenálljon a modern elektromos hálózatok kihívásainak, megvédve a Hub 2 érzékeny elektronikáját:

• Túlfeszültség-védelem: Beépített szűrőáramkörei megakadályozzák, hogy a hálózati feszültséghullámok vagy hirtelen tüskék károsítsák az alaplapot.
• Rövidzárlat elleni védelem: Belső hiba vagy külső behatás esetén a modul azonnal megszakítja az áramkört, megakadályozva a további hardverkárosodást vagy a tűzveszélyt.
• Elektromágneses zajszűrés: Minimalizálja a hálózatból érkező interferenciát, biztosítva a rádiójelek (Jeweller és Wings) zavartalan, nagy távolságú terjedését.

Speciális akkumulátorkezelés és redundancia

A PSU Hub 2 nem csupán áramforrás, hanem egy kifinomult töltésvezérlő egység is:

• Optimalizált töltési ciklus: Folyamatosan figyeli a belső Li-Ion akkumulátor állapotát, és az élettartam maximalizálása érdekében szabályozza a töltőáramot.
• Automatikus átkapcsolás: Hálózati áramkimaradás esetén a modul milliszekundumok alatt vált át akkumulátoros üzemmódra. A Hub 2 operációs rendszere (OS Malevich) azonnal értesítést küld a felhasználónak a tápellátás megszűnéséről.
• Mélykisülés elleni védelem: Megakadályozza, hogy az akkumulátor feszültsége kritikus szint alá essen, ami maradandó károsodást okozna a cellákban.

Eredeti gyári minőség a biztonság szolgálatában

A biztonságtechnikai rendszereknél a tápellátás a legfontosabb láncszem. Az eredeti Ajax PSU Hub 2 használatával biztosítható:

• Mérnöki pontosság: A rögzítési pontok és a moduláris kábeles csatlakozó milliméter pontosan illeszkedik a Hub 2 és ReX 2 készülékházába.
• Hőmenedzsment: A modul hőleadása az Ajax házak szellőzéséhez lett kalibrálva, így zárt térben, folyamatos terhelés mellett sem melegszik túl.
• Diagnosztikai integráció: A rendszer folyamatosan lekérdezi a tápegység állapotát, így az esetleges meghibásodás (pl. bemeneti feszültséghiba) azonnal látható az alkalmazásban.

Műszaki specifikációk

• Bemeneti feszültség: 110–240 V AC, 50/60 Hz.
• Kimeneti feszültség: 4.75 V DC ± 5%.
• Kompatibilis eszközök: Ajax Hub 2 (2G), Ajax Hub 2 (4G), Ajax ReX 2.
• Üzemi hőmérséklet: -10°C és +40°C között.
• Szerelés: Belső, rögzítőcsavarokkal és kábeles gyorscsatlakozóval.

Szerviz és telepítési útmutató

A tápegység cseréje akkor szükséges, ha a Hub nem jelzi a hálózati tápellátást (a logó pirosan világít vagy sötét marad), és a diagnosztika táphibát jelez. A csere lépései:

1. Áramtalanítsa az eszközt és távolítsa el a tartókonzolról.
2. Csavarozza ki a készülékház hátlapját rögzítő csavarokat.
3. Óvatosan húzza le a régi tápegység csatlakozóját az alaplapról.
4. Helyezze be az új modult, ügyelve a kábelek megfelelő elvezetésére, hogy ne csípődjenek be a ház összeszerelésekor.

Biztonsági figyelmeztetés: A modul nagyfeszültségű alkatrészeket tartalmaz! A szerelést kizárólag feszültségmentesített állapotban végezze. Amennyiben nem rendelkezik megfelelő szakmai tapasztalattal, javasoljuk hivatalos Ajax márkaszerviz felkeresését a garancia megőrzése érdekében.
